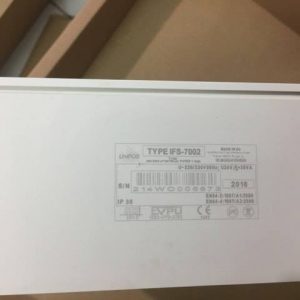

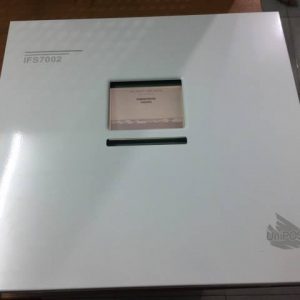

Trung tâm báo cháy địa chỉ 4 loop IFS7002 Unipos

1. Mô tả

Trung tâm báo cháy địa chỉ 4 loop IFS7002 Unipos được thiết kế để hoạt động với các thiết bị báo cháy tự động có thể định vị và các điểm gọi bằng tay. IFS7002 Unipos điều khiển các thiết bị và các thiết bị đầu vào/ra có thể định vị được tích hợp vào các chuông báo cháy.

2. Các chức năng của tủ trung tâm báo cháy địa chỉ 4 loop IFS7002 Unipos

• Trung tâm điều khiển và tất cả các thiết bị trong các vòng lặp đều có khả năng lập trình được
• Hai chiều trao đổi dữ liệu giữa tủ trung tâm điều khiển và các thiết bị
• Phát hiện các điều kiện lỗi: ngắn mạch hoặc gián đoạn trong một vòng lặp, gỡ bỏ thiết bị phát hiện cháy,…
• Hai vòng tín hiệu (đường nhánh là tùy chọn) để kết nối các thiết bị báo cháy, mô-đun đầu vào/ ra, bộ điều hợp,Các module tự động dập lửa
• Tự động định địa chỉ của các thiết bị tránh trùng lặp địa chỉ
• Hiển thị đèn LED cho các sự kiện
• Tích hợp âm thanh
• Màn hình LCD hiển thị các tin nhắn văn bản
• Bảng điều khiển màn hình cảm ứng
• Lựa chọn tích hợp bàn phím máy tính tiêu chuẩn

3. Sơ đồ nút nhấn

1 – Chỉ báo cháy chung
2 – Chỉ thị chung về lỗi điều kiện
3 – Chỉ báo lỗi hệ thống
4 – Chỉ báo cho Fault trong cung cấp điện
5 – Chỉ thị cho thành phần Disabled
6 – Chỉ báo kiểm tra
7 – Chỉ báo Nguồn điện
8 – Màn hình cảm ứng LCD

4. Thông số kỹ thuật

+ Số vùng báo cháy: Tối đa 250

+ Các thiết bị địa chỉ trong một vòng lặp: Lên đến 125

+ Đoạn ngang của dây tín hiệu: 0.8-2.5 mm²

+ Điện trở tối đa của vòng lặp tín hiệu: 100Ω

+ Các thiết bị báo cháy tối đa trên 1 zone: Lên đến 60

+ Thời gian đáp ứng cho tín hiệu phát hiện hoạt động: 10 giây

+ Nguồn điện:

• Nguồn điện: 220 / 230 VAC, 50 / 60Hz
• Ắc quy: 2 x 12 VDC, 18Ah

+ Tiêu thụ dòng điện cung cấp: 1A

+ Hiển thị:

• RS 232 hoặc RS 485: 1
• CAN: 2

+ Kích thước: 480 x 445 x 100 mm

+ Trọng lượng (không bao gồm ắc quy): 7,1 kg

+ Nhiệt độ hoạt động: Nhỏ hơn 5^oC đến 40^oC

+ Độ ẩm tương đối: (93 ± 3)% ở 40^oC

+ Độ bảo vệ: IP 40
