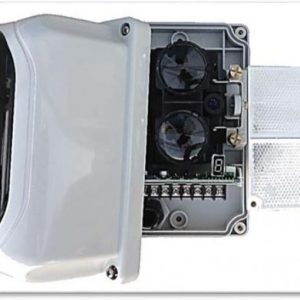

Đầu báo khói Beam Tanda TX7130

Tổng quan

Đầu báo khói beam Tanda TX7130 tích hợp đèn laser và đèn hướng dẫn kỹ thuật số cho giải pháp cân chỉnh dễ dàng cho người sử dụng. Các tia Laser chỉ chính xác chỉ vị trí nơi để gắn gương và có thêm màn hình hiển thị hướng dẫn kỹ thuật số cho phép giám sát và hướng dẫn về cường độ ánh sáng thực tế giữa gương và đầu báo mà không thể nhìn thấy bằng mắt thường làm cho nó dễ dàng hơn và thuận
tiện trong sự cân chỉnh.

Đầu báo khói beam Tanda TX7130 có 4 mức cân chỉnh hoạt động từ 8 đến 20, 40, 70 và 100 mét với 3 mức độ cân chỉnh cảm biến từ 2.6 dB đến 4.8 dB để đáp ứng yêu cầu từng môi trường lắp đặt. Đầu báo khói beam Tanda TX7130 làm việc dựa trên nguyên tắc sự mờ dần của tia phản chiếu. Dùng kết hợp với 1 tấm gương, nó sẽ báo cho trung tâm báo cháy khi tia đầu beam bị mờ bởi khói. Sự kết hợp an toàn và nhanh chóng của vi xử lý trên bo cho phép đầu báo tự cân chỉnh sai số dẫn đến sự tự động hóa cao hơn.

Đầu báo khói beam Tanda TX7130 lý tưởng để sử dụng tại khu vực rộng lớn với trần nhà cao như nhà kho, khu vực lưu trữ lớn, trung tâm mua sắm, trung tâm giải trí, hội trường triễn lãm, hành lang khách sạn, nhà máy in, xí nghiệp may mặc, viện bảo tàng và nhà tù, cũng như những nơi mà phân tử khói nhẹ và khí ăn mòn tồn tại.

Tính năng nổi bật chính của đầu báo khói beam tanda TX7130

1. Sản xuất theo tiêu chuẩn EN 54-12

2. Cân chỉnh dễ dàng, với sự tích hợp màn hình hướng dẫn kỹ thuật số và đèn laser

3. Sử dụng thiết kế đầu beam đơn-cuối thông qua gương phản chiếu

4. Bốn Bốn phạm vi rộng giám sát 8-100 mét thông qua bộ mã hóa

5. Ba mức lập trình điều chỉnh độ nhạy

6. Tích hợp vi xử lý

7. Tính năng tự phân tích có thể giám sát lỗi bên trong

8. Sự đền bù tự động cho các yếu tố làm suy yếu tín hiệu nhận được, chẳng hạn như bụi bẩn, chuyển động về vị trí và lão hóa của bộ phát.

9. Rờ-le tiếp điểm báo cháy và lỗi

10. Vẻ ngoài đẹp và hấp dẫn

11. Giải pháp cân chỉnh thân thiện với người dùng thật.

[Vui lòng đọc tài liệu hướng dẫn sử dụng trước khi lắp đặt và vận hành thiết bị] Đầu báo khói beam Tanda TX7130

Thông số kỹ thuật của đầu báo khói beam tanda TX7130

Model:  TX7130

Tiêu chuẩn:

Listed: Chờ LPCB

Tương thích: EN 54-12

Hệ thống phát hiện cháy và báo động: BS 5839 Phần 1:2002

Thông số kỹ thuật

Điện thế vận hành: 20 V đến 28 V DC

Thông số dòng điện : Chờ≤28mA Commission≤56mA Báo cháy≤38mA

Mức cảm biến [thông qua bộ mã hóa]:

+ Mức 1: 2.6 dB Cảm biến cao

+ Mức 2: 3.4 dB Cảm biến trung bình

+ Mức 3: 4.8 dB Cảm biến thấp

Chiều dài chùm tia [thông qua bộ mã hóa]:

+ Khoảng cách 1: 8 đến 20 mét Đường dẫn ngắn

+ Khoảng cách 2: 20 đến 40 mét Đường dẫn ngắn

+ Khoảng cách 3: 40 đến 70 mét Đường dẫn bình thường

+ Khoảng cách 4: 70 đến 100 mét Đường dẫn dài

Góc chùm tia: ±0.5º mỗi hướng

Hướng dẫn cân chỉnh: chùm tia laser

Màn hình hướng dẫn: KTS Ống nước nixie

Đèn LED chỉ báo: Đỏ: cháy ; Vàng: Lỗi ; Xanh: Cân chỉnh

Thời gian reset: Ít hơn 2 giây

Rờ le [Cháy & Lỗi]: Thường hở/Thường đóng 2.0 A; 30 VDC

Tính chất vật lý

Chất liệu: / Màu sắc ABS / trắng

Kích thước / Trọng lượng: L:190.87 x W:126.87 x H:91.96 mm / 440 gm

Trọng lượng: 0.130 Kg kèm đế

Môi trường

Nhiệt độ hoạt động / Mức bảo vệ: -10°C đến 55°C / IP30 [IP66 niêm bằng keo]

Độ ẩm: 0 đến 95% độ ẩm xung quanh, không ngưng tụ

Chuẩn bị lắp đặt đầu báo khói beam tanda TX7130

Sản phẩm này nên được lắp đặt, vận hành và bảo dưỡng bởi nhân viên có kỹ thuật hoặc nhân viên nhà máy đã được huấn luyện.

Lưu ý: Các thành phẩn bên trong thiết bị mong manh, dễ vỡ, đặc biệt là cái lưỡi gà cong tắc.Nên sử dụng miếng nam châm khi cần để tránh làm hỏng thiết bị.

1. Lắp tại khu vực bằng phẳng, nếu chiều cao trần nhà dưới 8m, đầu beam nên được lắp dưới trần cách khoảng 0.5m đến 1m. Xem hình 3.

2. Lắp tại khu vực bằng phẳng, nếu chiều cao trần nhà trên 8m, đầu beam nên được lắp dưới trần cách trần ít nhất 0.5m. Xem hình 3.

3. Nên chọn những vị trí lắp đặt sạch sẽ và khô ráo, không bị rung, shock hoặc nhiễm tĩnh điện,và xa tường kính, ánh sáng chiếu trực tiếp vào đầu báo.

4. Phải chắc chắn rằng tia đầu beam không bị cắt ngang bởi bất kỷ vật di chuyển nào.
